熱銷中 DWN5R604M 敦為N溝道高級功率MOSFET

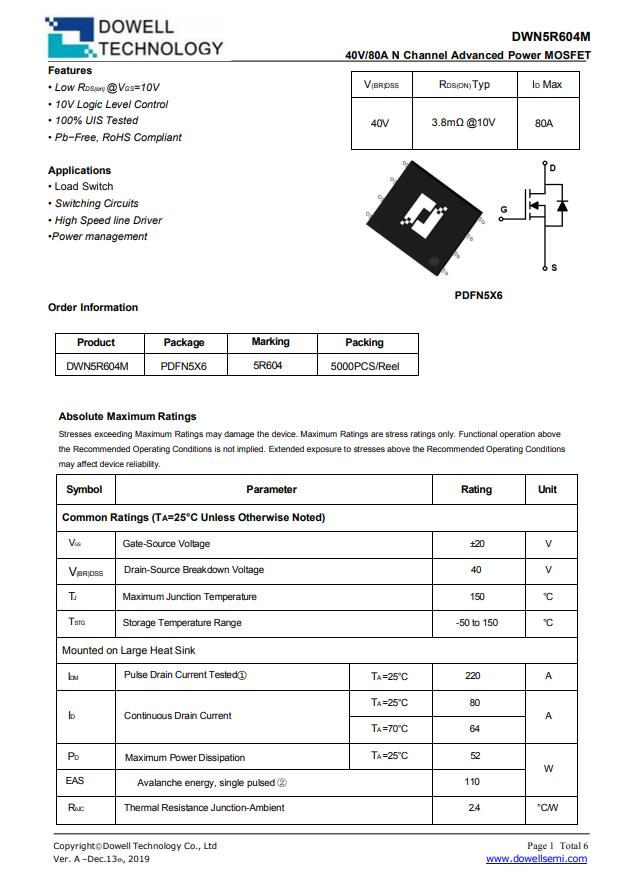

特征
● VGS=10V時RDS低(開啟)
● 10V邏輯電平控制
● 100%UIS測試
● 無鉛,符合RoHS
應用
● 負載開關
● 開關電路
● 高速線路驅(qū)動器
● 電源管理
TJ=25°C時的靜電特性(除非另有說明)
● 漏源擊穿電壓:40V
● 零柵極電壓漏極電流
VDS=40V,VGS=0V:1μA
VDS=32V,VGS=0V:100nA
● 門體泄漏電流:±100nA
● 柵極閾值電壓:1.5V 2.0V 2.5V
● 漏極-源極導通電阻:3.8~5.0mΩ
● 漏源導通電阻:7.0~8.5mΩ
TJ=25°C時的動態(tài)電氣特性(除非另有說明)
● 輸入電容:1130pF
● 輸出電容:383pF
● 反向傳輸電容:63pF
● 閘門總電荷:25nC
● 柵極-源極電荷:2.4nC
● 柵極-漏極電荷:6.9nC
開關特性
● 開機延遲時間:10ns
● 開啟上升時間:21ns
● 關閉延遲時間:32ns
● 關閉秋季時間:12ns
源極-漏極二極管特性
● 源漏電流(體二極管):80A
● 正向?qū)妷海?.84~1.2V
