| 型號： | G2592K11U-K |
| 廠 商： | 中國臺灣 |
| 品牌/商標: | GMT/致新 |
| 產品類別： | GMT- |
| 聯系人: | 顏先生/William |
| 電話： | 0755-82170220,21001680 |

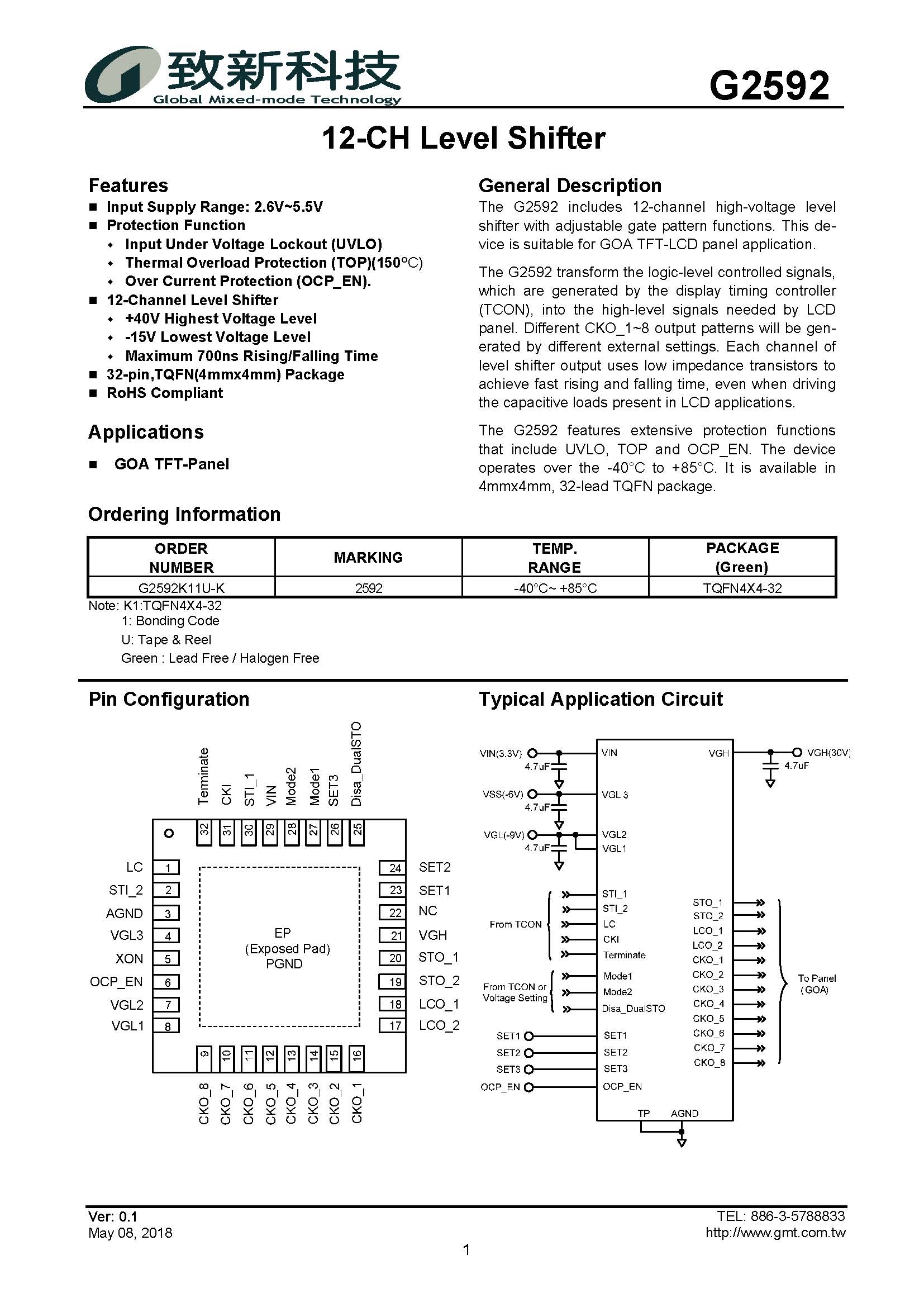

一般的描述
G2592包括具有可調柵極模式功能的12通道高壓電平移位器。該器件適用于GOA TFT-LCD面板應用。
G2592將顯示時序控制器(TCON)產生的邏輯電平控制信號轉換為L(zhǎng)CD面板所需的高電平信號。不同的外部設置會產生不同的CKO_1~8輸出模式。電平移位器輸出的每個通道使用低阻抗晶體管來實現快速上升和下降時間，即使在驅動LCD應用中的容性負載時也是如此。
G2592具有廣泛的保護功能，包括UVLO, TOP和OCP_EN。設備工作在-40°C ~ +85°C。它采用4mmx4mm, 32引腳TQFN封裝。
特性
● 輸入電源范圍:2.6V~5.5V
● 保護功能
輸入欠壓鎖定(UVLO)
熱過載保護(TOP)(150°C)
過電流保護(OCP_EN)
● 12通道電平移位器
+40V電壓等級
-15V zui低電壓等級
上升/下降時間700ns
● 32針，TQFN(4mmx4mm)封裝
● 符合RoHS標準
