臺灣致新-M2202BK51U-TDFN3X3-8-MOSFET驅動器

一般的描述

M2202是一種高頻同步整流，

單相雙MOSFET驅動器。每一個驅動因素

能夠驅動3000pF負載的快速

上升/下降時間和快速傳播延遲。這

器件在上柵極上實現自舉二極管

只有一個外部電容器。這減少了

實現的復雜性和允許使用的較高

性能，成本效益，n - mosfet。自適應

射穿保護是一體的，防止兩者兼而有之

mosfet同時導電。

三態PWM輸入可以同時關閉高電平和高電平

下部mosfet。

應用程序

高頻低廓形DC/DC轉換器

大電流低壓DC/DC變換器

特性

開兩個N-MOSFETs

自適應保護射穿

工作電壓5V~20V VCC

1.2A源電流，1.8A下沉電流

駕駛員死區時間可調

三態PWM輸入電源階段關閉

輸出禁用功能

嵌入式自舉二極管

集成VCC POR特性

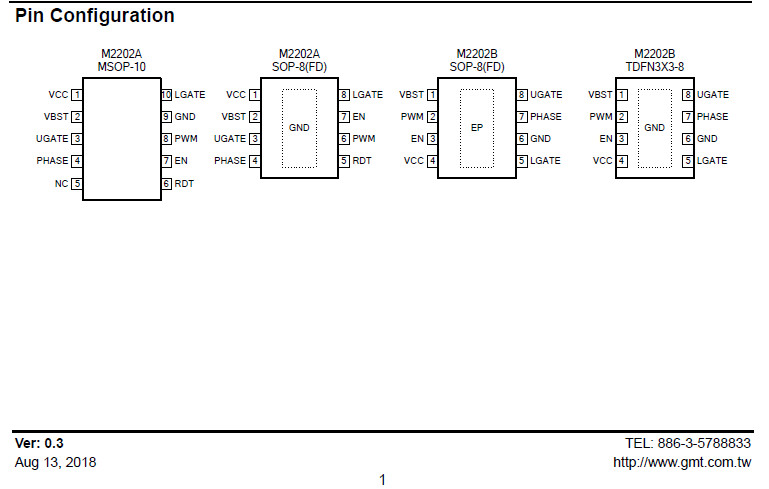

MSOP-10, SOP-8 (FD)，TDFN3X3-8軟件包。
