PS196QFN74GTR-A1 譜瑞協議轉換器

說明

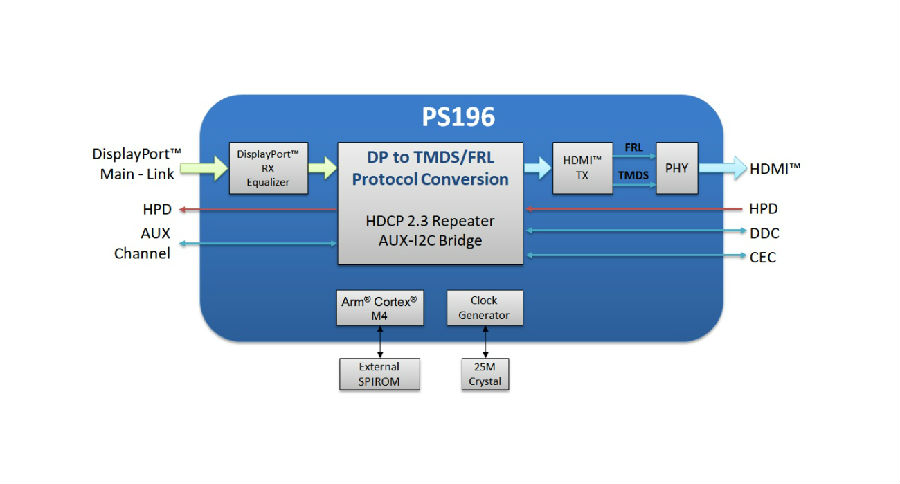

PS196具有集成的Arm?Cortex?-M4處理器，可實現完全自主操作和強大的系統兼容性和互操作性。使用外部SPIROM可以實現固件定制，并且可以通過Parade的許可AUX更新器啟用固件字段更新，該更新器利用高度加密的固件安全性。PS196完全支持HDCP 1.4和HDCP 2.3內容保護，包括具有集成HDCP Rx和Tx密鑰的HDCP中繼器功能。

秉承Parade的設計傳統，PS196擁有市場上zui好的動力性能。在待機和低功耗模式下運行時，極低的功耗延長了便攜式設備的電池壽命。

主要功能

----DisplayPort 2.0接收器

● 符合RBR、HBR、HBR2和HBR3的DisplayPort規范2.0版

● 接受1、2和4個DisplayPort主鏈路

● 支持SSC向下擴展高達0.5%

● DPCD支持DP v2.0數據結構

● HDCP 2.3和HDCP 1.3

● VESA顯示流壓縮標準（DSC）v1.1/1.2a比特流處理和FEC策略、DSC解碼器和直通模式

● 支持通過AUX通道進行DP源檢測

● DP輸入端口支持通道交換和極性交換

● 支持水平下料擴展（HBE）

● 支持自適應同步視頻

● 支持AUX上的CEC隧道

----HDMI 2.1發射機

● 符合HDMI規范2.1版

● TMDS數據速率高達6Gbps

● FRL數據速率高達12Gbps

● SCDC（狀態和控制數據通道）

● HDCP 2.3和HDCP 1.4

● 支持DSC直通模式

● TMDS和FRL模式，加擾以減少EMI/RFI

● 支持FRL FFE

● 支持靜態和動態HDR

● 最多支持8個16位/20位/24位音頻通道，采樣頻率最高可達192kHz

● 支持IEC 60958 L-PCM、IEC 61937壓縮音頻和32 ch L-PCM 3D音頻。

● 支持可變刷新率（VRR）、快速媒體切換（QMS）、自動低延遲模式（ALLM）和動態自動Lipsync（DALS）

● 支持DVI輸出格式

全體的

● 支持多種顏色格式：

● DP:RGB 6/8/10/12位/分量；YCbCr4:4:4/YCbCr:4:2/YCbCr 4:2:0 8/10/12 bpc

● HDMI:RGB 8/10/12 bpc；YCbCr4:4:4、YCbCr4-2:2和YCbCr:4:0 8/10/12 bpc

● 支持顏色空間轉換

● 支持DP自適應同步視頻到HDMI VRR轉換

● 帶片上密鑰的內容保護HDCP中繼器

● 支持DP HDCP 2.3到HDMI HDCP 1.4的轉換

● 帶安全引導的片上Arm Cortex-M4處理器

● 95V Core、1.2V I/O和3.3V I/O電源

● 外部25MHz+50ppm晶體

● 外部3.3V SPI閃存速度高達54MHz

● 0°C至70°C環境工作溫度范圍

● 74引腳7x8mm QFN無鹵素RoHS封裝

產品應用

● 插入式協議轉換器（Dongles）
● 擴展底座
● 主板
● 電視/標牌顯示器
