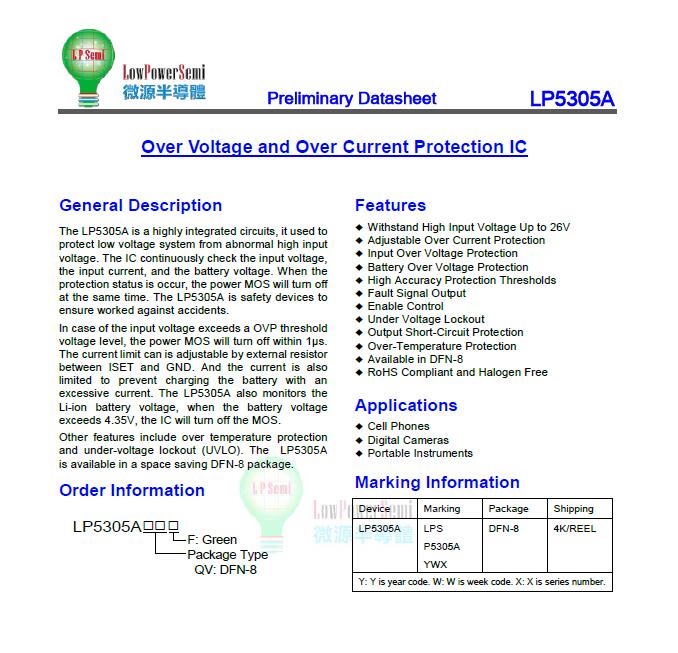

LP5305AQVF 微源過電壓和過電流保護IC

概述

LP5305是一種高度集成的電路，用于保護低壓系統免受異常高輸入電壓的影響。IC持續檢查輸入電壓、輸入電流和蓄電池電壓。當保護狀態出現時，功率MOS將同時關閉。

LP5305是一種安全裝置，可確保工作時不會發生事故。

如果輸入電壓超過OVP閾值電壓電平，功率MOS將在1μs內關閉。電流限制可以通過ISET和GND之間的外部電阻器進行調整。并且電流也受到限制，以防止用過大的電流給電池充電。

LP5305還監測鋰離子電池電壓，當電池電壓超過4.35V時，IC將關閉MOS。

其他功能包括過溫保護和欠壓鎖定（UVLO）。

LP5305AQVF采用節省空間的DFN-8封裝。

應用

◆ 手機

◆ 數碼相機

◆ 便攜式儀器
