產品詳情

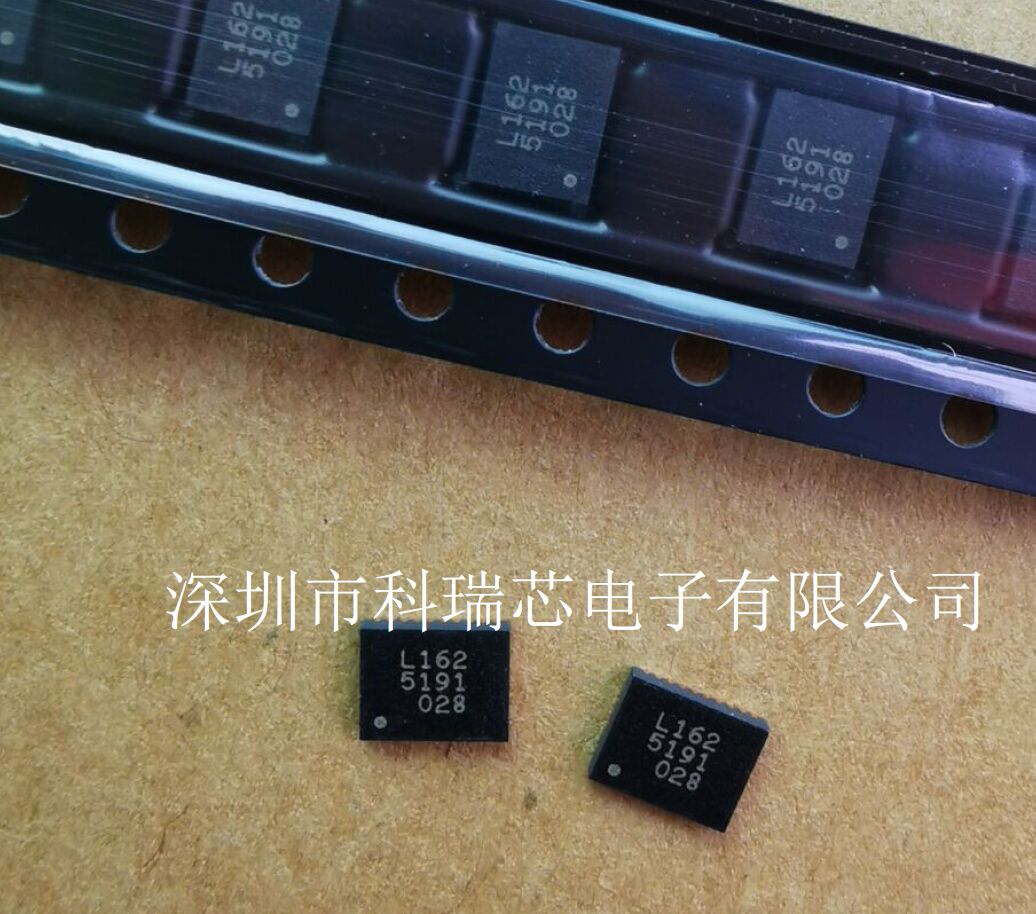

威盛VL162S——低功耗USB Type-C數據交換機

產品特點

■ 4:2個10Gbps USB Type-C數據交換機

■ 支持高達10Gbps

■ 2個差分信道，2:1 MUX/DeMUX

■ 兼容10Gbps USB3.1 Gen2

■ 低功耗，設備模式下6mW有效

■ 支持2.0V的高直流共模電壓

■ 28針QFN 3.5 x 4.5mm封裝

■ ESD>2.5kV，CDM>500V

■ 無鉛（Pb），符合RoHS標準

■ 多路復用器/多路分用器

- 插入損耗：

典型值為1.4dB@5GHz。

典型值為8GHz時為1.95dB。

典型值為10GHz時為2.25dB。

- 回程損失：

典型值為20dB@5GHz。

典型值為8GHz時20dB。

典型值為18dB@10GHz。

- 串?dāng)_隔離：

典型值為50dB@5GHz。

47dB@8GHz典型值。

典型頻率為10GHz時為45dB。

- 關閉隔離：

典型值為5GHz時22dB。

典型值為8GHz時19dB。

典型值為16dB@10GHz。

■ CC功能

- 定義角色：設備（UFP，默認）或主機（DFP）

- 插頭方向：是否翻轉，控制開關SEL

- （UFP）電流能力檢測：3.0A、1.5-A或0.9A

- （UFP）路

- （DFP）Rp（或Ip），Vconn SW（如果Ra）

- （DFP）VBUS_EN打開主機VBUS軟件

■ Vconn

- 5V，功率1.5W

■ Vconn

- 5V，功率1.5W，電流380mA

- 過電流保護
