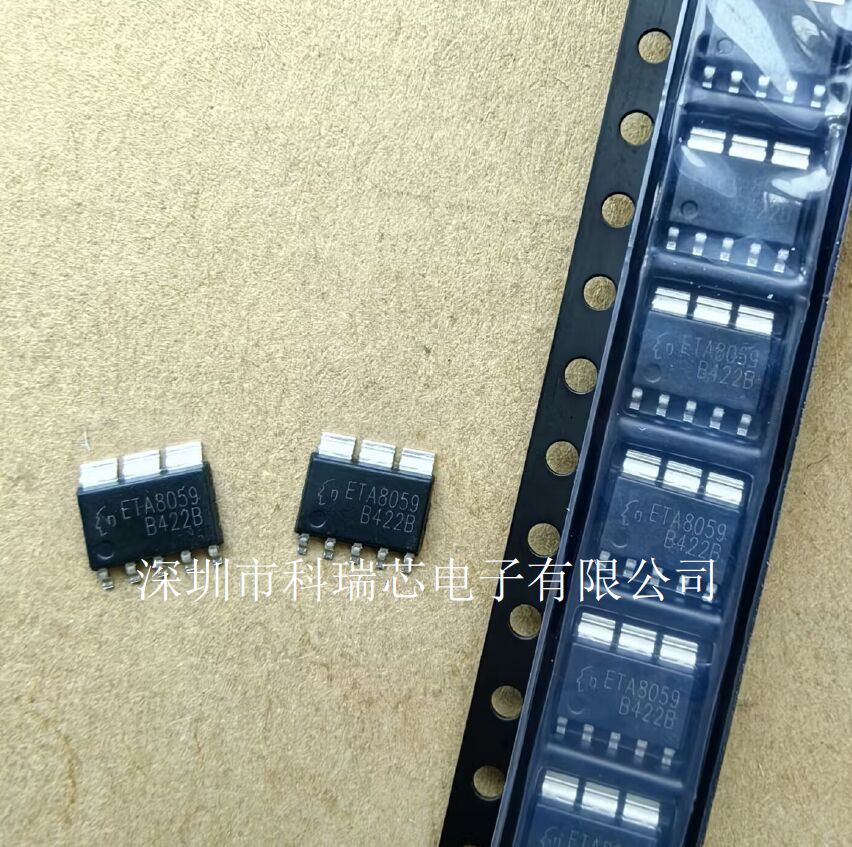

鈺泰ETA8059DJH，用于反激變換器的集成高壓功率MOSFET準諧振PWM控制器，采用DFN5x6-7封裝，可應用在快速充電適配器、USB PD適配器、常規適配器。

說明

ETA8059是一款髙性能峰值電流模式PWM控制器。它集成了一個0 48Q/650V高可靠性和高穩定性的N溝道功率MOSFET。ETA8059采用準諧振和頻率折回技術，以減少EMI并提高平均效率，并滿足zui新的六級效率標準，具有足夠的裕度。

ETA8059是一款多模式QR/CCM控制器。它有突發模式、PFMPWM模式、恒定功率（CP）模式和功率降低（PR）模式。在滿載條件下，ETA8059可以在CCM模式和DCM模式下工作，以滿足不同類型的應用。準諧振（QR）函數在DCM模式下一直工作。它的突發模式操作實現了低待機功率和小輸出電壓紋波。它通過光耦和二次側控制電路實現了極低的待機功率、良好的動態響應和精-確的電壓調節。

通過內置快速啟動過程，ETA8059即使在大電容負載的情況下也能獲得很短的輸出電壓上升時間。軟啟動電路在上電時保持輸出電壓無過沖。

ETA8059集成了全-面保護。在溫度過高、輸入/輸出過電壓、繞組短路、電流感應電阻器短路和輸出短路的情況下，如果從故障模式恢復，它將進入自動重啟。逐周期限流確保即使在故障模式和恢復期間也能安全運行。

ETA8059DJH/AS6適用于30瓦以下的應用。

ETA8059ES6適用于35瓦以下的應用。

ETA8059E10適用于功率不超過40瓦的應用。

特性

● 集成0.48Ω/650V高壓N溝道功率MOSFET

● 恒定功率（CP）和功率降低（PR）操作

● 準諧振和CCM操作

● 7-37V VCC寬工作電壓范圍

● 內置可調線路補償

● 電流感應電阻器短路保護

● 集成全-面保護

● 內置軟啟動和快速啟動電路

● 非常低的待機功耗

● 符合DOE VI和CEC V5平均效率標準

● 標準DFN5x6-7/ASOP-6/ESOP-6/ESOP-10W包裝

● 無鉛，符合RoHS和REACH

● 無鹵素“綠色”設備
