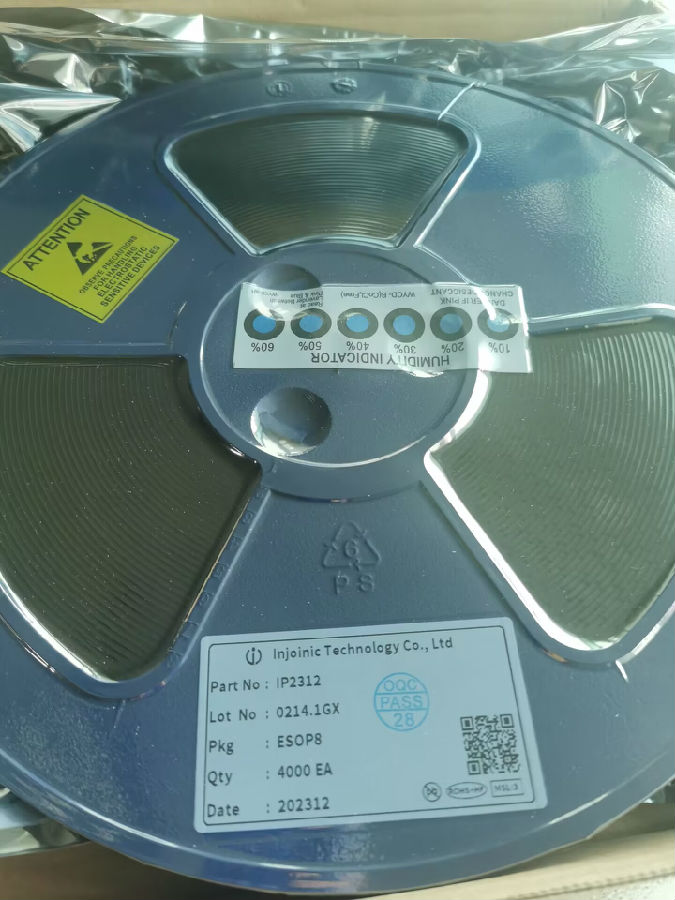

英集芯IP2312U-VSET，單節鋰電池同步開關降壓充電IC，采用ESOP-8封裝，可應用在單節鋰電池/鋰離子電池充電。

概述

IP2312是一款5V輸入，支持單節鋰電池同步開關降壓充電管理的IC。

IP2312集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。

IP2312的升壓開關充電轉換器工作頻率750KHz，最大充電電流是3A，5V輸入，3.7V/2A轉換效率94%；可通過外部電阻設置充電電流。

IP2312輸入電壓為5V，輸入可以智能調節充電電流，防止拉掛適配器。

IP2312采用ESOP8封裝。

特征

● 同步開關降壓充電

● 充電效率94%（3.7V/2A）

● 充電電流3A

● 充電電流外部電阻可調節

● 自動調節輸入電流，可兼容小電流適配器

● ●支持4.20V/4.30V/4.35V/4.4V電池

● 支持充電NTC溫度保護

● 支持LED充電狀態指示

● 功率MOS內置

● 750KHz開關頻率，可支持1uH電感

● 輸入過壓、欠壓保護

● IC過溫保護

● 充電超時保護

● ESD 4KV
