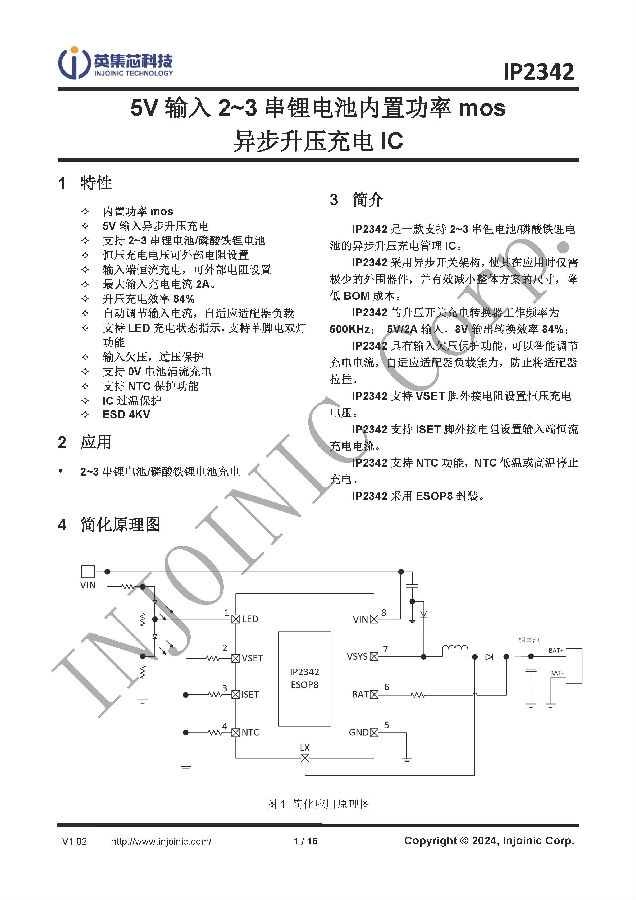

英集芯IP2342——5V輸入2~3串鋰電池內置功率mos異步升壓充電IC

簡介

IP2342是一款支持2~3串鋰電池/磷酸鐵鋰電池的異步升壓充電管理IC。

IP2342采用異步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。

IP2342的升壓開關充電轉換器工作頻率為500KHz； 5V/2A輸入，8V輸出轉換效率84%；

IP2342具有輸入欠壓保護功能，可以智能調節充電電流，自適應適配器負載能力，防止將適配器拉掛。

IP2342支持VSET腳外接電阻設置恒壓充電電壓。

IP2342支持ISET腳外接電阻設置輸入端恒流充電電流。

IP2342支持NTC功能，NTC低溫或高溫停止充電。

IP2342采用ESOP8封裝。

特性

● 內置功率mos

● 5V輸入異步升壓充電

● 支持2~3串鋰電池/磷酸鐵鋰電池

● 恒壓充電電壓可外部電阻設置

● 輸入端恒流充電，可外部電阻設置

● 輸入充電電流2A

● 升壓充電效率84%

● 自動調節輸入電流，自適應適配器負載

● 支持LED 充電狀態指示，支持單腳電雙燈功能

● 輸入欠壓，過壓保護

● 支持0V電池涓流充電

● 支持NTC保護功能

● IC過溫保護

● ESD 4KV

應用

● 2~3串鋰電池/磷酸鐵鋰電池充電
