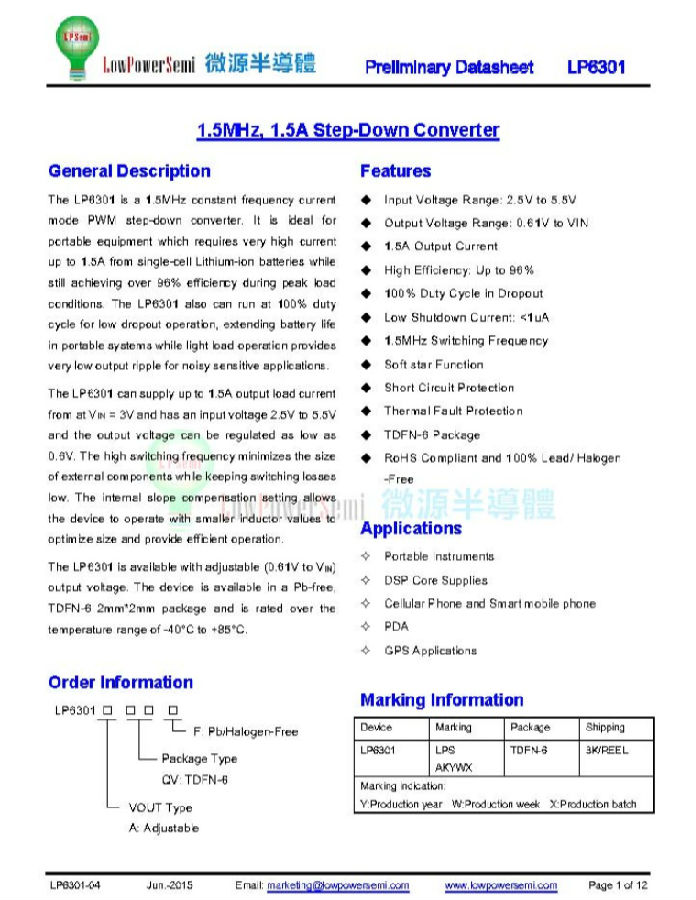

微源半導體推出的‌LP6301AQVF同步降壓轉換器芯片‌憑借其高集成度與低功耗特性，為消費電子、智能穿戴等設備提供高效的電源管理支持，助力終端產品實現更優能效與穩定性‌。

一、核心特性與性能優勢

1、‌高效轉換與寬輸入范圍‌

LP6301支持2.5V to 5.5V的寬輸入電壓范圍，輸出電流1.5A，采用同步Buck架構與低導通電阻MOSFET，顯著提升轉換效率（最高達96%），降低系統熱損耗‌。

2、多重保護機制‌

芯片集成過電流保護（OCP）、過溫保護（OTP）、欠壓鎖定（UVLO）及短路保護（SCP），確保設備在異常工況下的安全運行‌。

3、‌緊湊封裝與低靜態電流‌

小型封裝適配空間受限的嵌入式設備；輕載模式下靜態電流低至微安級，優化電池供電系統的續航能力‌。

二、應用場景

‌消費電子‌：TWS耳機、智能手表的電池管理單元；

‌通信設備‌：藍牙模塊、2.4G無線終端的電源轉換；

‌工業控制‌：傳感器、PLC模塊的穩定供電系統‌。

三、開發支持與供應鏈保障

微源半導體為L(zhǎng)P6301提供完整的參考設計方案，涵蓋外圍電路參數配置與PCB布局建議，并通過深圳市科瑞芯電子等授權代理商提供樣品、技術文檔及量產支持‌。
